কেন ড্রয়ার এক্সটেনশন মেকানিজম ডিজাইন হল মোল্ড র‌্যাকের মূল ইঞ্জিনিয়ারিং চ্যালেঞ্জ

ক স্টোরেজ ভারী দায়িত্ব ড্রয়ার-টাইপ ছাঁচ racks , ড্রয়ার এক্সটেনশন মেকানিজম হল যেখানে সবচেয়ে বড় ইঞ্জিনিয়ারিং চাহিদাগুলিকে কেন্দ্রীভূত করা হয় — তবুও এটি এমন একটি উপাদান যা বাজেট সংগ্রহে প্রায়শই কম উল্লেখ করা হয়। একটি ছাঁচের ড্রয়ার প্রয়োগের উপর নির্ভর করে 500 কেজি থেকে 5,000 কেজির বেশি লোড বহন করতে পারে এবং এটিকে অবশ্যই 600-1,200 মিমি দূরত্বে লোডটি মসৃণভাবে প্রসারিত করতে হবে, কোন পার্শ্বীয় বিচ্যুতি ছাড়াই, উদ্ভট লোডের অধীনে কোন বাঁধাই নেই এবং হাজার হাজার চক্র জুড়ে নির্ভরযোগ্য অপারেশন। স্ট্যান্ডার্ড লাইট-ডিউটি ​​ড্রয়ার স্লাইডগুলিকে স্কেলিং করে এই প্রয়োজনীয়তাগুলি পূরণ করা যাবে না।

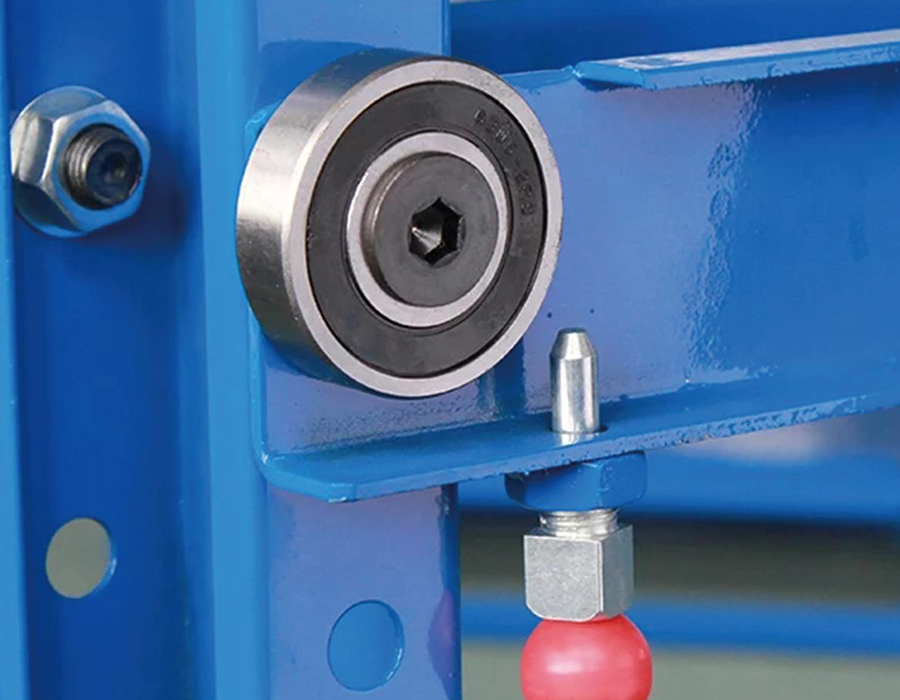

ইন্ডাস্ট্রিয়াল মোল্ড র্যাকে ব্যবহৃত দুটি প্রভাবশালী এক্সটেনশন সিস্টেমের ধরন হল স্টিল রোলার বিয়ারিং স্লাইড এবং পুনঃপ্রবর্তনকারী বল ক্যারেজ সহ প্রোফাইল গাইড রেল সিস্টেম। রোলার বিয়ারিং স্লাইডগুলি ঠান্ডা-গঠিত চ্যানেলগুলিতে চলমান শক্ত ইস্পাত রোলারগুলি ব্যবহার করে — এগুলি শক্তিশালী, দূষণ সহনশীল এবং বজায় রাখার জন্য সোজা, তবে প্রতি ইউনিট প্রস্থে তাদের লোড বহন করার ক্ষমতা রোলার যোগাযোগের চাপ দ্বারা সীমিত। 2,000 কেজির বেশি ড্রয়ারের জন্য, এক জোড়া রোলার স্লাইড অত্যন্ত প্রশস্ত ব্যবধান ছাড়াই অবাস্তব হয়ে ওঠে, যা ফলস্বরূপ র্যাকের সামগ্রিক উপসাগরের প্রস্থকে বাড়িয়ে দেয়। প্রোফাইল করা গাইড রেল সিস্টেম - মূলত মেশিন টুল প্রযুক্তি থেকে ধার করা রৈখিক মোশন রেলগুলি - একটি সংকীর্ণ ক্রস-সেকশনে অনেক বেশি গতিশীল লোড রেটিং অর্জন করে, তবে তারা ইনস্টলেশনের সময় ভুলভাবে সংবেদনশীল এবং তাদের রেট করা পরিষেবা জীবন অর্জনের জন্য পরিচ্ছন্ন অপারেটিং পরিবেশের প্রয়োজন।

ক্রিটিক্যাল স্পেসিফিকেশন প্যারামিটার শুধু স্ট্যাটিক লোড ক্যাপাসিটি নয় বরং বারবার এক্সটেনশন সাইকেলের অধীনে ডাইনামিক লোড রেটিং। 3,000 কেজি স্ট্যাটিক লোডে রেট করা একটি স্লাইড সিস্টেমে সেই লোডে শুধুমাত্র 20,000 ফুল-এক্সটেনশন সাইকেল রেট করা ক্লান্তিকর জীবন থাকতে পারে — যা একটি ছাঁচের ঘরে প্রতিদিন দুই শিফটে কাজ করে, ভারবহন প্রতিস্থাপনের প্রয়োজন হওয়ার আগে প্রায় দুই থেকে তিন বছর পর্যন্ত অনুবাদ করে। ক্রেতাদের গতিশীল লোড-সাইকেল রেটিং অনুরোধ করা উচিত এবং ড্রয়ার-টাইপ মোল্ড র্যাক স্পেসিফিকেশনের তুলনা করার সময় শুধুমাত্র স্ট্যাটিক ক্ষমতা চিত্রের উপর নির্ভর করা উচিত নয়।

ছাঁচের প্রকৃত ওজন গণনা করা: কেন নামমাত্র টনেজ স্টোরেজ চাহিদাকে কম করে

ছাঁচের ওজন প্রায় সবসময়ই ছাঁচ সমাবেশের নেট ওজন হিসাবে উদ্ধৃত হয় — কোর, ক্যাভিটি প্লেট এবং ইজেক্টর সিস্টেম। এই চিত্রটি ছাঁচ কার্ডে প্রদর্শিত হয় এবং স্টোরেজ প্রয়োজনীয়তা নির্দিষ্ট করার সময় বেশিরভাগ উত্পাদন পরিচালকরা কী ব্যবহার করেন। যাইহোক, একটি ড্রয়ার-টাইপ মোল্ড র্যাকে যে প্রকৃত লোড বহন করতে হবে তা নামমাত্র ছাঁচের ওজনের থেকে ধারাবাহিকভাবে বেশি, কখনও কখনও একটি উল্লেখযোগ্য ব্যবধানে, কারণ অতিরিক্ত ভর যা স্টোরেজ পরিস্থিতিতে জমা হয়।

বেশ কয়েকটি কারণ অনুশীলনে এই কম গণনাতে অবদান রাখে:

• ছাঁচ বেস প্লেট এবং প্যাকিং উপকরণ: বর্ধিত সময়ের জন্য সংরক্ষিত ইনজেকশন এবং ডাই-কাস্টিং ছাঁচগুলি সাধারণত স্টিলের বেস প্লেট বা কাঠের ডানানে স্থাপন করা হয় যাতে পৃষ্ঠের সংস্পর্শের ক্ষতি রোধ করা যায়। একটি 600 মিমি × 800 মিমি ছাঁচের পদচিহ্নের অধীনে একটি 50 মিমি ইস্পাত প্লেট গ্রেডের উপর নির্ভর করে প্রায় 180-220 কেজি যোগ করে, যেকোন অতিরিক্ত আইটেম বিবেচনা করার আগে 1,400 কেজির প্রকৃত ড্রয়ার লোডে একটি নামমাত্র "1,200 কেজি ছাঁচ" নিয়ে আসে।
• হাইড্রোলিক এবং কুলিং হার্ডওয়্যার সংযুক্ত বাকি আছে: হাইড্রোলিক সিলিন্ডার, কুলিং ম্যানিফোল্ড বা হট রানার কন্ট্রোলারের সাথে ছাঁচ সংরক্ষণ করার সুবিধাগুলি এখনও সংযুক্ত — একটি সাধারণ অভ্যাস যেখানে পুনঃসংযোগের সময় প্রাথমিক উদ্বেগের বিষয় — ড্রয়ারে সেই হার্ডওয়্যার ওজন বহন করে। একটি হট রানার কন্ট্রোলার এবং ম্যানিফোল্ড সমাবেশ একটি মাঝারি আকারের ইনজেকশন ছাঁচে 80-150 কেজি যোগ করতে পারে।
• পুঞ্জীভূত দূষণ: ডাই-কাস্টিং অপারেশনে, পরিষ্কার না করে সঞ্চিত ছাঁচগুলি রিলিজ এজেন্ট অবশিষ্টাংশ, অ্যালুমিনিয়াম ফ্ল্যাশ এবং অক্সাইড জমা করে যা কয়েক মাসের সঞ্চয়স্থানে বড় ছাঁচ সমাবেশগুলিতে পরিমাপযোগ্য ভর যোগ করে। এটি খুব কমই স্টোরেজ পরিকল্পনার জন্য দায়ী।
• ড্রয়ারের স্ব-ওজন: ড্রয়ারের প্ল্যাটফর্মটিই - সাধারণত 6-12 মিমি ইস্পাত প্লেট থেকে রিইনফোর্সিং পাঁজর দিয়ে তৈরি - 3,000 কেজি ছাঁচ বহন করার জন্য একটি ড্রয়ারের আকারের জন্য 150-400 কেজি ওজন হতে পারে। এই লোড সব সময়ে তাক গঠন দ্বারা বাহিত হয়, নির্বিশেষে ড্রয়ার দখল করা হয় কিনা।

একটি নির্ভরযোগ্য নকশা অনুশীলন হল ড্রয়ারের ক্ষমতা নির্দিষ্ট করার সময় নামমাত্র ছাঁচের ওজনে একটি 1.25× ফ্যাক্টর প্রয়োগ করা এবং এটিকে সর্বাধিকের পরিবর্তে সর্বনিম্ন কাজের লোড রেটিং হিসাবে বিবেচনা করা। আমাদের স্টোরেজ ভারী দায়িত্ব ড্রয়ার-টাইপ ছাঁচ racks তাদের ঘোষিত কাজের লোডে রেট করা হয় এবং পরীক্ষা করা হয় সম্পূর্ণ নিরাপত্তা বিষয়ক প্রয়োগের সাথে — বাস্তব-বিশ্বের লোডিং অবস্থার জন্য অ্যাকাউন্টিং যা নামমাত্র ছাঁচের ওজনের পরিসংখ্যান নিয়মিতভাবে মিস হয়।

ড্রয়ার প্ল্যাটফর্ম সারফেস ডিজাইন এবং স্টোরেজের সময় ছাঁচের অবস্থার উপর এর প্রভাব

একটি ছাঁচ র্যাক ড্রয়ারের পৃষ্ঠের কনফিগারেশনটি সংগ্রহের কথোপকথনে খুব কমই আলোচনা করা হয়, তবে এটি সংরক্ষণের সময় ছাঁচের অবস্থা, পরিচালনার সহজতা এবং ছাঁচ পুনরুদ্ধার এবং প্রস্তুতির জন্য প্রয়োজনীয় সময়ের উপর সরাসরি প্রভাব ফেলে। একটি ফ্ল্যাট স্টিলের প্লেট - সবচেয়ে সাধারণ ড্রয়ারের পৃষ্ঠ - এটি তৈরি করা সহজ এবং সাধারণভাবে সক্ষম, তবে এটি প্রতিটি ছাঁচের ধরন বা স্টোরেজ সময়কালের জন্য সর্বোত্তম পৃষ্ঠ নয়।

ফ্ল্যাট প্লেট পৃষ্ঠতল

পূর্ণ-কভারেজ ফ্ল্যাট প্লেট সর্বাধিক যোগাযোগের এলাকা প্রদান করে এবং ফ্ল্যাট, মেশিনযুক্ত বেস পৃষ্ঠের ছাঁচগুলির জন্য উপযুক্ত। মূল স্পেসিফিকেশন সমস্যাটি হল পৃষ্ঠের সমতলতা সহনশীলতা: একটি ড্রয়ার প্লেট যা সম্পূর্ণ লোডের নিচে 3-5 মিমি এর বেশি ডিফ্লেক্ট করে একটি অসম সমর্থন শর্ত তৈরি করে যা তিন-পয়েন্ট লোডিংয়ের জন্য ডিজাইন করা হয়নি এমন ছাঁচের বেস প্লেটে চাপ সৃষ্টি করতে পারে। ছাঁচের পদচিহ্নের নীচে মধ্য-স্প্যানের বিচ্যুতি কমানোর জন্য পাঁজরগুলিকে ভিত্তিক করা উচিত, যার জন্য ড্রয়ারের সাপেক্ষে ছাঁচের কেন্দ্রের ভরের অবস্থান জানা প্রয়োজন, শুধুমাত্র এর মোট ওজন নয়।

স্ল্যাটেড বা গ্রিড সারফেস

স্টিলের স্ল্যাট বা বার-গ্রেটিং পৃষ্ঠগুলি প্লাটফর্মের পৃষ্ঠে পুল করার পরিবর্তে কুল্যান্ট, কাটিং ফ্লুইড এবং ছাঁচের অবশিষ্টাংশগুলিকে ড্রয়ারের মাধ্যমে নিষ্কাশন করতে দেয়। এটি বিশেষভাবে মূল্যবান এমন সুবিধাগুলিতে যেখানে ছাঁচগুলি সম্পূর্ণ পরিষ্কার ছাড়াই স্টোরেজে প্রবেশ করে। স্ট্রাকচারাল ট্রেড-অফ হল যে ছোট-পদচিহ্নের ছাঁচ থেকে ঘনীভূত লোডগুলি একটি প্লেট জুড়ে বিতরণ করার পরিবর্তে পৃথক বারগুলিতে বিশ্রাম নেয়, যোগাযোগের পয়েন্টগুলিতে স্থানীয় চাপ বৃদ্ধি করে এবং বারের পিচটি খুব মোটা হলে নরম ছাঁচের পৃষ্ঠগুলিকে সম্ভাব্যভাবে চিহ্নিত করে।

কাস্টমাইজড লোকেটিং বৈশিষ্ট্য

আঁটসাঁট মাত্রিক প্রয়োজনীয়তার সাথে উচ্চ-মূল্যের নির্ভুল ছাঁচ সংরক্ষণের সুবিধাগুলির জন্য, ড্রয়ারগুলিকে মেশিনযুক্ত লোকেটিং ব্লক বা সামঞ্জস্যযোগ্য V-ব্লকগুলির সাথে লাগানো যেতে পারে যা একটি সংজ্ঞায়িত অভিযোজনে ছাঁচকে নিবন্ধন করে। এটি ড্রয়ার এক্সটেনশনের সময় ছাঁচকে স্থানান্তরিত হতে বাধা দেয় - মসৃণ ফ্ল্যাট প্লেটে ভারী ছাঁচের একটি বাস্তব ঝুঁকি - এবং নিশ্চিত করে যে উত্তোলন সরঞ্জামগুলি পুনঃস্থাপন না করেই ছাঁচের উত্তোলন পয়েন্টগুলিকে ধারাবাহিকভাবে নিযুক্ত করতে পারে। বৈশিষ্ট্যগুলি সনাক্তকরণের অতিরিক্ত বানোয়াট খরচ সাধারণত হ্যান্ডলিং সময় হ্রাসের মাধ্যমে প্রথম বছরের মধ্যে পুনরুদ্ধার করা হয় এবং স্টোরেজ-প্ররোচিত আন্দোলনের পরে পুনরায় পরিদর্শন বাদ দেওয়া হয়।

হেভি ডিউটি ড্রয়ার মোল্ড র্যাকগুলিতে কাঠামোগত অপ্রয়োজনীয়তা: ড্রয়ারের ব্যর্থতার ঘটনাগুলির জন্য ডিজাইন করা

একটি সম্পূর্ণ বর্ধিত ড্রয়ার একটি 3,000 কেজি ছাঁচ বহন করে যে কোনও গুদাম স্টোরেজ সিস্টেমে সর্বোচ্চ স্থানীয় লোড চাহিদাগুলির একটি প্রতিনিধিত্ব করে। সম্পূর্ণ এক্সটেনশন দ্বারা তৈরি ক্যান্টিলিভার মুহূর্ত — ছাঁচের ওজনের পণ্য এবং র্যাকের সামনের দিক থেকে এক্সটেনশন দূরত্ব — অবশ্যই ড্রয়ার গাইড সিস্টেম দ্বারা সম্পূর্ণরূপে প্রতিরোধ করা উচিত এবং স্লাইড মাউন্টিং কাঠামোর মাধ্যমে র‌্যাকের ফ্রেমে ফিরিয়ে আনতে হবে। যদি এই লোড পাথ একটি গাইড ব্যর্থতা, একটি মাউন্টিং বল্ট শিয়ার, বা একটি জোড় ফাটল দ্বারা বিঘ্নিত হয়, ফলাফল ড্রয়ারের সম্পূর্ণ ওজনের হঠাৎ অনিয়ন্ত্রিত বংশদ্ভুত।

স্ট্রাকচারাল রিডানডেন্সি ছাড়া ডিজাইন করা র্যাক সিস্টেমগুলি এক্সটেনশন মেকানিজমের মাধ্যমে একটি একক লোড পাথের অখণ্ডতার উপর নির্ভর করে। রিডানড্যান্সি যোগ করার অর্থ হল সেকেন্ডারি সাপোর্ট এলিমেন্ট তৈরি করা যা শুধুমাত্র একটি ব্যর্থতার ঘটনায় জড়িত, স্বাভাবিক অপারেটিং অবস্থার অধীনে সক্রিয় না হয়ে বিপর্যয়কর ড্রপ প্রতিরোধ করে। হেভি ডিউটি ড্রয়ার-টাইপ মোল্ড র্যাক ডিজাইনে ব্যবহৃত সবচেয়ে ব্যবহারিক অপ্রয়োজনীয় ব্যবস্থাগুলির মধ্যে রয়েছে:

• অ্যান্টি-ড্রপ নিরাপত্তা বার: মধ্য-এক্সটেনশন পয়েন্টে ড্রয়ারের প্ল্যাটফর্মের নীচে মাউন্ট করা শক্ত ইস্পাত বার যা র্যাক কলামে খাঁজযুক্ত রিসিভার বন্ধনী যুক্ত করে যদি ড্রয়ারটি তার স্বাভাবিক ভ্রমণ উচ্চতা থেকে 10-15 মিমি এর বেশি নেমে যায়। এগুলি প্যাসিভ — এগুলি স্বাভাবিক ক্রিয়াকলাপের অধীনে কোনও ঘর্ষণ তৈরি করে না — তবে প্রাথমিক ড্রপের কয়েক মিলিমিটারের মধ্যে ড্রয়ারকে আটক করে।
• ডুয়াল-স্লাইড সমান্তরাল সিস্টেম: ড্রয়ারের প্রতিটি পাশে এক জোড়া স্লাইডের পরিবর্তে, দুটি স্লাইড ইউনিট প্রতিটি পাশে উল্লম্বভাবে স্ট্যাক করা হয়, নীচের জোড়া স্বাভাবিক অবস্থায় শূন্য লোড বহন করে কিন্তু উপরের স্লাইডগুলি ব্যর্থ হলে একটি সম্পূর্ণ রেটযুক্ত বিকল্প লোড পাথ প্রদান করে। এটি স্লাইড উপাদান খরচ দ্বিগুণ করে কিন্তু এক্সটেনশন প্রক্রিয়ায় একক-পয়েন্ট ব্যর্থতা দূর করে।
• ড্রয়ার ভ্রমণ উভয় প্রান্তে থামে: ইতিবাচক যান্ত্রিক স্টপগুলি ডিজাইনের ভ্রমণ দূরত্বের বাইরে অতিরিক্ত এক্সটেনশন প্রতিরোধ করে এবং ড্রয়ারটিকে তার বন্ধ অবস্থানের বাইরে র্যাক ফ্রেমের পিছনের দিকে ঠেলে দেওয়া থেকে বাধা দেয়। এগুলি মৌলিক কিন্তু অপরিহার্য — রেট দেওয়া ভ্রমণ দূরত্বের বাইরে এক্সটেনশন ছাঁচের ভরের কেন্দ্রকে নকশার ক্যান্টিলিভার খামের বাইরে নিয়ে যায়, গাইড সিস্টেমে মুহূর্তের লোডকে দ্রুত গুণ করে।

অপ্রয়োজনীয় বৈশিষ্ট্যগুলি নির্দিষ্ট করা খরচ যোগ করে — সাধারণত ড্রয়ার মেকানিজম খরচে 12-18% — তবে এটি উপযুক্ত তুলনার ভিত্তি, মোট র্যাক খরচ নয়। শত সহস্র ইউয়ান মূল্যের টুলিং জড়িত একটি ছাঁচ ড্রপ ইভেন্টের দায়বদ্ধতা এবং অপারেশনাল ব্যাঘাতের বিরুদ্ধে, প্রকৌশল বিনিয়োগ ন্যায্যতা করা সহজ।

ড্রয়ার-টাইপ র্যাক লেআউটগুলির সাথে ছাঁচ সনাক্তকরণ সিস্টেমগুলিকে একীভূত করা

ছাঁচ শনাক্তকরণ এবং পুনরুদ্ধারের দক্ষতা হল একটি পুনরাবৃত্ত অপারেশনাল বাধা যা 30-50 টির বেশি ছাঁচ সংরক্ষণ করে, এমনকি যখন ভৌত স্টোরেজ সিস্টেমটি ভালভাবে ডিজাইন করা হয়। ড্রয়ার-টাইপ মোল্ড র্যাকের অন্তর্নিহিত সুবিধা - যে প্রতিটি ছাঁচ তার নিজস্ব ডেডিকেটেড ড্রয়ার দখল করে যা পৃথকভাবে বের করা এবং পরিদর্শন করা যেতে পারে - শুধুমাত্র তখনই সম্পূর্ণরূপে উপলব্ধি করা যায় যখন সনাক্তকরণ সিস্টেমটি ক্রমানুসারে একাধিক ড্রয়ার না খুলে সঠিক ড্রয়ারটিকে অবস্থিত করার অনুমতি দেয়।

দৈহিক লেবেলিং হল বেসলাইন: প্রতিটি ড্রয়ারের সামনের দিকে একটি লেবেল হোল্ডার লাগানো থাকে, যখন র্যাকের আইল-সাইড মুখের কাছে আসে তখন দৃশ্যমান হয়। ব্যবহারিক প্রয়োজনীয়তা হল ছাঁচের ঘরের পরিবেশে লেবেলগুলি পাঠযোগ্য থাকতে হবে — তেলের কুয়াশা, আর্দ্রতা এবং মাঝে মাঝে প্রভাব প্লাস্টিক ধারকগুলিতে কাগজের লেবেলগুলিকে ছয় থেকে বারো মাস পরে অবিশ্বস্ত করে তোলে৷ স্টেইনলেস স্টিলের খোদাই করা ট্যাগ বা লেজার-চিহ্নিত সামগ্রী সহ অ্যানোডাইজড অ্যালুমিনিয়াম প্লেটগুলি নিয়মিত কুল্যান্ট বা রিলিজ এজেন্ট এক্সপোজার সহ পরিবেশের জন্য উপযুক্ত স্পেসিফিকেশন।

সংক্ষিপ্ত উত্পাদন চক্র এবং ঘন ঘন পরিবর্তনের সাথে ছাঁচ পরিচালনার সুবিধাগুলিতে ড্রয়ার স্তরে RFID সংহতকরণ ক্রমবর্ধমানভাবে গৃহীত হচ্ছে। ড্রয়ারের সামনের দিকে এম্বেড করা বা সংযুক্ত একটি RFID ট্যাগ র্যাকের আইল ফেস বা একটি হ্যান্ডহেল্ড রিডারে একটি নির্দিষ্ট অ্যান্টেনা দ্বারা পড়া হয়, ম্যানুয়াল স্ক্যানিং ছাড়াই ছাঁচ পরিচালনা ডাটাবেসের সাথে শারীরিক ড্রয়ারের অবস্থান লিঙ্ক করে। মূল ইন্টিগ্রেশনের প্রয়োজনীয়তা হল যে সিস্টেমের সমস্ত ড্রয়ার জুড়ে RFID ট্যাগের অবস্থান অবশ্যই সামঞ্জস্যপূর্ণ থাকবে — অ্যান্টেনা রিড জোন সেন্টার থেকে 20-30 মিমি-এর বেশি বৈচিত্র উচ্চ-ধাতু পরিবেশে পড়ার নির্ভরযোগ্যতা হ্রাস করে যেখানে সংকেত প্রতিফলন ইতিমধ্যেই একটি চ্যালেঞ্জ। আমাদের ইন-হাউস R&D ক্ষমতা এবং কাস্টমাইজযোগ্য ড্রয়ার তৈরির মাধ্যমে, আমরা ফিল্ড রেট্রোফিটের পরিবর্তে ফ্যাক্টরি-ইন্টিগ্রেটেড বিকল্প হিসাবে মানসম্মত ট্যাগ পকেট সহ RFID-সামঞ্জস্যপূর্ণ ড্রয়ার ফ্রন্ট ডিজাইন করতে সক্ষম।

বারকোড এবং QR কোড সিস্টেমগুলি মাঝামাঝি জায়গা দখল করে — RFID-এর তুলনায় কম পরিকাঠামো খরচ এবং UV- স্থিতিশীল কালি দিয়ে মেটাল-ব্যাকড পলিয়েস্টার স্টকে মুদ্রিত হলে কাগজের লেবেলের চেয়ে বেশি টেকসই। একটি ট্যাবলেট বা মোবাইল ডাব্লুএমএস টার্মিনালের সাথে সংযুক্ত একটি হ্যান্ডহেল্ড স্ক্যানার ড্রয়ার এক্সটেনশনের আগে অবস্থান নিশ্চিতকরণের অনুমতি দেয়, যেখানে একাধিক অনুরূপ চেহারার টুলিং সেট সংরক্ষণ করা হয় এমন একটি সুবিধার ভুল ছাঁচ পুনরুদ্ধারের ঝুঁকি হ্রাস করে।

উচ্চ-ক্ষমতার ছাঁচ র্যাক সিস্টেম ইনস্টল করার সময় ফ্লোর লোড ব্যবস্থাপনা

ড্রয়ার-টাইপ মোল্ড র্যাক সিস্টেম, বিশেষ করে যেগুলি ভারী ছাঁচের একাধিক স্তরের জন্য কনফিগার করা হয়েছে, মেঝে লোড ঘনত্ব তৈরি করে যা প্রায়শই প্রকৌশলী হস্তক্ষেপ ছাড়াই স্ট্যান্ডার্ড গুদাম ফ্লোর স্ল্যাবগুলিকে সমর্থন করতে পারে তার চেয়ে বেশি। একটি দ্বি-স্তরের ছাঁচের র্যাক প্রতি ছয়টি ড্রয়ারের প্রতিটিতে 3,000 কেজি ছাঁচ সংরক্ষণ করে 36,000 কেজি সম্ভাব্য মোট বে লোড বহন করে — র্যাকের কাঠামোর ওজন সহ নয় — চারটি বেসপ্লেট পায়ের ছাপ জুড়ে বিতরণ করা হয়। প্রতিটি বেসপ্লেটের নিচে মেঝেতে চাপ প্রতি বর্গমিটারে 80-100 টন ছাড়িয়ে যেতে পারে যদি বেসপ্লেটগুলো ছোট হয় এবং কংক্রিটের স্ল্যাব পাতলা হয়।

যেকোন মোল্ড র্যাক ইনস্টলেশন পরিকল্পনা প্রক্রিয়ার প্রথম ধাপ হল ইনস্টলেশন এলাকার জন্য স্ট্রাকচারাল ইঞ্জিনিয়ারের ফ্লোর লোড সার্টিফিকেশন পাওয়া — বিল্ডিংয়ের জেনেরিক ফ্লোর ক্যাপাসিটি স্পেসিফিকেশন নয়, যা সাধারণত একটি নামমাত্র সমানভাবে বিতরণ করা লোড যা পয়েন্ট লোড আচরণকে প্রতিফলিত করে না। র্যাক বেসপ্লেটের নীচে পয়েন্ট লোডগুলি স্ল্যাবে পাঞ্চিং শিয়ার স্ট্রেসের পরিপ্রেক্ষিতে বিতরণ করা লোডের থেকে আলাদা আচরণ করে এবং বিতরণ করা লোডের প্রতি বর্গ মিটার 5 টন জন্য ডিজাইন করা পুরানো গুদামঘরের মেঝেগুলি 20 টন ওজনের মোট ওজনের মধ্যেও একটি ঘনীভূত বেসপ্লেট লোডের অধীনে পাঞ্চিং ব্যর্থতার জন্য ঝুঁকিপূর্ণ হতে পারে।

যেখানে মেঝে ধারণক্ষমতা প্রান্তিক, ব্যবহারিক সমাধানের মধ্যে রয়েছে:

• বেসপ্লেট এলাকা বৃদ্ধি: বেসপ্লেট বড় করা কলামের লোডকে বৃহত্তর এলাকায় ছড়িয়ে দেয়, সরাসরি প্লেটের নীচে মেঝে চাপ কমায়। একটি 200mm × 200mm বেসপ্লেট 400mm × 400mm-এ বাড়ানো যেতে পারে — যোগাযোগের ক্ষেত্রকে চারগুণ করে এবং উপরের র্যাকের কাঠামোতে কোনো পরিবর্তন না করেই 75% পিক ফ্লোরের চাপ কমিয়ে দেয়।
• ইস্পাত লোড-বন্টন প্লেট: 20-30 মিমি পুরুত্বের ঢালাই করা স্টিল প্লেট, র্যাক বেসপ্লেটের চেয়ে বড় এবং এটির নীচে স্থাপন করা, কলামের লোডকে আরও বিস্তৃত এলাকায় মেঝে স্ল্যাবে ছড়িয়ে দেয়। এগুলি বিশেষভাবে কার্যকর যেখানে স্ল্যাবটিতে একটি গভীরতায় শক্তিবৃদ্ধি থাকে যা ভাল খোঁচা প্রতিরোধের প্রদান করে কিন্তু যেখানে কংক্রিটের পৃষ্ঠের স্তরটি পাতলা হয়।
• রাক লেআউট পুনর্বন্টন: র্যাক উপসাগরগুলির পুনঃস্থাপন করা যাতে দুটি উচ্চ-লোড বে একই স্ল্যাব প্যানেল ভাগ করে না — সম্প্রসারণ জয়েন্টগুলি দ্বারা পৃথক করা — একটি একক কাঠামোগত স্প্যানে ক্রমবর্ধমান লোডিং প্রতিরোধ করে৷ এর জন্য র্যাক লেআউট ডিজাইন এবং মেঝে স্ল্যাবের কাঠামোগত অঙ্কনের মধ্যে সমন্বয় প্রয়োজন, যা পুরানো বিল্ডিংগুলির জন্য সবসময় উপলব্ধ নয়।

বর্ধিত স্টোরেজের সময় ছাঁচের মরিচা প্রতিরোধ: র্যাক ডিজাইন কী করতে পারে এবং কী করতে পারে না

স্টোরেজের সময় ছাঁচের পৃষ্ঠের ক্ষয় হল উত্পাদন সুবিধাগুলিতে টুলিং ক্ষতির সবচেয়ে ব্যয়বহুল এবং প্রতিরোধযোগ্য রূপগুলির মধ্যে একটি, তবুও এটি প্রায়শই স্টোরেজ পরিবেশের সমস্যা হিসাবে পরীক্ষা করার পরিবর্তে শুধুমাত্র অপর্যাপ্ত জারা প্রতিরোধক প্রয়োগের জন্য দায়ী করা হয়। ড্রয়ার-টাইপ মোল্ড র্যাক ডিজাইন সংরক্ষিত ছাঁচের চারপাশের মাইক্রোএনভায়রনমেন্টকে এমনভাবে প্রভাবিত করে যা হয় পৃষ্ঠের অক্সিডেশনকে ত্বরান্বিত করে বা পিছিয়ে দেয়, যা সংরক্ষণের আগে ছাঁচের পৃষ্ঠে মরিচা প্রতিরোধক যৌগ প্রয়োগ করা হয় তা থেকে স্বাধীন।

ঘনীভবন বেশিরভাগ ছাঁচ স্টোরেজ পরিবেশে প্রাথমিক জারা ড্রাইভার। বৃহৎ তাপীয় ভর সহ ছাঁচগুলি - বিশেষত বড় ডাই-কাস্টিং সরঞ্জামগুলি গরম উত্পাদন চক্রের পরে সংরক্ষণ করা হয় - ধীরে ধীরে শীতল হয় এবং তাদের পৃষ্ঠের তাপমাত্রা কমে যাওয়ার সাথে সাথে পরিবেষ্টিত বাতাসের শিশির বিন্দুর মধ্য দিয়ে যায়। যদি একটি বন্ধ বা আধা-বন্ধ ড্রয়ারে ছাঁচের চারপাশের বাতাসের সঞ্চালন সীমিত থাকে, তাহলে ছাঁচের পৃষ্ঠে আর্দ্রতা ঘনীভূত হয় এবং দীর্ঘ সময়ের জন্য যোগাযোগে থাকে। ঘেরা ড্রয়ার হাউজিং সহ র্যাক ডিজাইন - কঠিন পার্শ্ব প্যানেল এবং শীর্ষ কভার - স্থির বায়ু পকেট তৈরি করে যা খোলা ফ্রেমের র্যাকের তুলনায় এই প্রভাবকে আরও খারাপ করে যা সঞ্চিত ছাঁচের চারপাশে পরিবেষ্টিত বায়ু সঞ্চালনের অনুমতি দেয়।

ব্যবহারিক নকশা বৈশিষ্ট্য যা ড্রয়ার-টাইপ ছাঁচ স্টোরেজের জারা ঝুঁকি কমায়:

• ছিদ্রযুক্ত ড্রয়ার সাইড প্যানেল: সংলগ্ন ড্রয়ারের স্তরগুলির মধ্যে শক্ত ইস্পাত প্যানেলের পরিবর্তে, ছিদ্রযুক্ত প্যানেলগুলি একটি খোলা ফ্রেমের সম্পূর্ণ খসড়া তৈরি না করেই ছাঁচের পৃষ্ঠ জুড়ে বায়ু চলাচলের অনুমতি দেয়। এটি দূষণ সুরক্ষা এবং আর্দ্রতা সঞ্চয়ের মধ্যে একটি দরকারী আপস প্রদান করে।
• ডেসিক্যান্ট মাউন্টিং পয়েন্ট: ড্রয়ারের ঘেরের ভিতরে ইন্টিগ্রেটেড ক্লিপ বা ট্রে, ছাঁচ লোডিং এবং পুনরুদ্ধারের সাথে হস্তক্ষেপ না করে ছাঁচের পৃষ্ঠের কাছে সিলিকা জেল প্যাক বা আণবিক চালনী ডেসিক্যান্ট কার্তুজগুলিকে ধরে রাখতে। এটি তৈরির পর্যায়ে একটি কম খরচের সংযোজন কিন্তু পরিষ্কারভাবে পুনরুদ্ধার করা কঠিন।
• ড্রয়ারের মেঝেতে নিষ্কাশনের পথ: ড্রয়ারের প্ল্যাটফর্মে ছোট কান্নার গর্ত বা ড্রেনেজ স্লটগুলি ছাঁচের নীচে কনডেনসেট বা কুল্যান্টের পুলিংকে বাধা দেয়, যা খাদ্য-সংযোগের ছাঁচ স্টোরেজ সুবিধাগুলিতে ক্ষয়ের ঝুঁকি এবং স্বাস্থ্যবিধি উভয়ই উদ্বেগ।

র্যাক ডিজাইন যা ক্ষতিপূরণ দিতে পারে না তা হল স্টোরেজের আগে অপর্যাপ্ত পৃষ্ঠ চিকিত্সা। বাষ্প-ফেজ ক্ষয় প্রতিরোধক (ভিসিআই) ফিল্ম মোড়ানো, মরিচা-প্রতিরোধী তেল সমস্ত রংবিহীন পৃষ্ঠগুলিতে প্রয়োগ করা হয় এবং সিল করা বিভাজন লাইন সুরক্ষা স্টোরেজের ছাঁচের ক্ষয়ের বিরুদ্ধে প্রাথমিক প্রতিরক্ষা হিসাবে থাকে। র্যাকের অবদান হল এমন পরিস্থিতি তৈরি করা যেখানে সেই চিকিত্সাগুলি কার্যকরভাবে কাজ করতে পারে — যার অর্থ হল ছাঁচে বসার জন্য কেবল একটি শুকনো মেঝে প্রদানের পরিবর্তে ঘনীভূতকরণ, দূষণ এবং পুল আর্দ্রতার যোগাযোগের সময় কমিয়ে আনা।

ছাঁচের পদচিহ্ন এবং হ্যান্ডলিং সরঞ্জামের সাথে সম্পর্কিত ড্রয়ার ভ্রমণ দূরত্ব নির্দিষ্ট করা

ড্রয়ার এক্সটেনশন ট্র্যাভেল হল একটি স্পেসিফিকেশন প্যারামিটার যা প্রায়শই একটি রাউন্ড নম্বরে সেট করা হয় — 600mm, 800mm, বা সম্পূর্ণ এক্সটেনশন — নির্দিষ্ট সুবিধায় নিরাপদ ছাঁচ উত্তোলন এবং পরিচালনার জন্য প্রয়োজনীয় প্রকৃত ভ্রমণ দূরত্বের একটি পদ্ধতিগত বিশ্লেষণ ছাড়াই। কম-নির্দিষ্ট ভ্রমণ দূরত্ব হ'ল অসুবিধা এবং আঘাতের ঝুঁকি পরিচালনার একটি সাধারণ উত্স; অতি-নির্দিষ্ট ভ্রমণ দূরত্ব গাইড সিস্টেমে ক্যান্টিলিভার মুহূর্ত বাড়িয়ে দেয় এবং প্রদত্ত ছাঁচের ওজনের জন্য র্যাকের কাঠামোগত ক্ষমতা অতিক্রম করতে পারে।

ড্রয়ারের ন্যূনতম প্রয়োজনীয় ভ্রমণ দূরত্ব ছাঁচের জ্যামিতি, ব্যবহৃত উত্তোলন সরঞ্জামের ধরন এবং র্যাকের সামনে উপলব্ধ পরিষ্কার স্থান দ্বারা নির্ধারিত হয়। গভর্নিং গণনা তিনটি ভেরিয়েবল জড়িত:

• উত্তোলন সরঞ্জাম হুক বা কাঁটাচামচ পদ্ধতির প্রয়োজন: একটি ওভারহেড ক্রেন হুক এবং উত্তোলন বিমের ছাঁচের লিফ্ট পয়েন্টগুলির উপরে স্পষ্ট উল্লম্ব অ্যাক্সেসের প্রয়োজন, যা খোলা ড্রয়ারের উপরে র্যাক কাঠামো দ্বারা বাধামুক্ত হতে হবে। র্যাকের মুখ থেকে ছাঁচের ভরের কেন্দ্র পর্যন্ত অনুভূমিক দূরত্ব, প্রয়োজনীয় ভ্রমণ দূরত্বে, ক্রেন হুকটি হুক চেইন বা তারের উপরের র্যাকের কাঠামোকে ফাউল না করে সরাসরি লিফট পয়েন্টের উপরে অবস্থান করতে পারে কিনা তা নির্ধারণ করে। স্থির-দৈর্ঘ্য উত্তোলন বিম সহ ক্রেনগুলির জন্য, এই গণনাটি সহজবোধ্য; নমনীয় স্লিং লিফটের জন্য, প্রয়োজনীয় এক্সটেনশন দূরত্বে স্লিং কোণটি স্লিং-এর ন্যূনতম কাজের কোণের বিপরীতে যাচাই করতে হবে।
• এক্সটেনশন দিক ছাঁচ পদচিহ্ন গভীরতা: ড্রয়ার-ভ্রমণের দিক থেকে 900 মিমি গভীরের একটি ছাঁচের জন্য ড্রয়ারকে 600 মিমি-গভীর ছাঁচের চেয়ে আরও প্রসারিত করতে হবে ছাঁচের সামনের অংশটি র্যাক কলামটি পরিষ্কার করার আগে, যা সামনের লিফটের চোখের সাথে স্লিং সংযুক্তির জন্য সাইড অ্যাপ্রোচের অনুমতি দেয়। প্রয়োজনীয় ভ্রমণ প্রায়: ড্রয়ারের ছাঁচের গভীরতা 150-200 মিমি অ্যাপ্রোচ ক্লিয়ারেন্সের র্যাক কলাম মুখোমুখি-টু-সামন-প্রান্ত।
• র্যাকের সামনে আইলের গভীরতা: ড্রয়ার খোলা থাকলে ড্রয়ার এক্সটেনশন দূরত্ব দখলকৃত করিডোর গভীরতায় যোগ করে। যে সমস্ত সুবিধাগুলিতে র্যাক আইলটি অন্যান্য সরঞ্জামগুলির জন্য ভ্রমণের পথ হিসাবেও ব্যবহৃত হয়, সম্পূর্ণভাবে প্রসারিত ড্রয়ারটি ক্রস-ট্রাফিককে বাধা দেবে না বা ভ্রমণের ঝুঁকি তৈরি করবে না। এটি একটি সর্বোচ্চ এক্সটেনশন সীমা আরোপ করতে পারে যা ন্যূনতম উত্তোলন-ক্লিয়ারেন্সের প্রয়োজনীয়তার সাথে বিরোধপূর্ণ, এই ক্ষেত্রে আইলের প্রস্থ বা র্যাকের অবস্থান ইনস্টলেশনের আগে পুনর্বিবেচনা করা আবশ্যক।

একটি পদ্ধতিগত পদ্ধতি হল ছাঁচের অবস্থানের সাথে সম্পূর্ণ বর্ধিত ড্রয়ারের একটি স্কেল করা অঙ্কন প্রস্তুত করা, ক্রেন হুক অ্যাপ্রোচ জ্যামিতি এবং আইলের সীমানাকে ওভারলে করা এবং যাচাই করা যে উত্তোলন ছাড়পত্র এবং আইল এগ্রেস প্রয়োজনীয়তা উভয়ই নির্বাচিত ভ্রমণ দূরত্বে পূরণ করা হয়েছে। এই অঙ্কন অনুশীলনটি এক ঘন্টারও কম সময় নেয় এবং ড্রয়ার-টাইপ ছাঁচের র্যাকগুলি সম্পর্কে সবচেয়ে সাধারণ পোস্ট-ইনস্টলেশন অভিযোগ দূর করে — যে ড্রয়ারটি টুলিংয়ের সাথে নিরাপদ ক্রেনের ব্যস্ততার জন্য যথেষ্ট প্রসারিত হয় না৷
